一、概述 　　
　　HG08-1200系列光端機是華光高科電子有限公司設計的一種新型的、高性能的多業務傳輸設備，可以同時提供語音、數據、圖象等多業務接入，可以納入申甌通信網管平臺，實現多極網管功能（故障監控及業務管理）。整機工作性能可靠、穩定，易于安裝、維護方便，并且具有完善的告警功能和環回測試功能，大大提高了設備的工作穩定性,本設備廣泛適用于移動、電信、鐵通、聯通等各運營機構的公網和公安、部隊、鐵路公路交通、電力、金融、政府及具有分支機構的大型企事業單位的專網和廣電、各電信運營商的公用網。
二、主要特點
　　● 可提供40個E1接口
　　● 可提供1個RS422接口（速率高達57.6Kbit/s）
　　● 可提供1路公務話機接口供系統維護使用
　　● 可提供2個100M帶寬的以太網接口
　　● 不僅具有本端收無光、失步、誤碼、2M信號丟失告警，還有對端光路、電口故障告警
　　● 具有網管功能，通過申甌網管平臺，不僅可以監測到所有站點的告警，可以對E1接口進行遠端環回
　　● 具有兩個網管接口提供給不同的運用商（傳輸網管和數據網管）
　　● 提供6路用戶自定義接口供用戶接入不同的告警信號
　　● 本機采用AC220和DC-48V雙重供電方式，適用于不同的供電場合

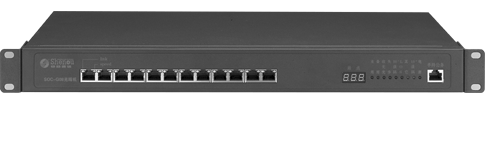

　　● 標準19英寸1U機箱設計
三、技術特點　
　　● 光接口參數 發送光功率： 為-3～-15dBm 光端機允許接受最小光功率： 優于-36dBm
　　● 2M接口參數 速率：2048 Kbit/s±50 ppm 阻抗：75Ω（非平衡）/120Ω（平衡，機箱內設置）碼型：HDB3
　　● 2M接口數字段特性 物理/電氣特性：符合ITU-T G.703、G.823建議要求以及相關國際標準 誤碼特性：符合ITU-TG.921規定及相關國標要求； 輸入抖動容限：符合ITU-TG.823/圖2和G.823/表2要求及相關國標要求；輸出抖動：符合ITU-TG.921/表3要求；
　　● 音頻接口參數 有效傳輸頻帶300～3400 Hz 音頻轉接方式：二線/四線音頻或二線環路（FXO、FXS）二線/四線音頻接入點電平： 二線發：0dBr 二線收：-3.5dBr 四線發：-14dBr 四線收：+4dBr 音頻接入點阻抗:二線600Ω(平衡) 四線600Ω(平衡) 二線環路傳輸衰減：2～5dB 二線環路阻抗：600Ω
　　● 以太網接口參數 接口類型：RJ45 接口速率：10M、100M
　　● 其它接口參數 RS422異步數據接口,最高速率為57.6Kbit/s; 公務電話通道為64Kbit/s速率,并且具有呼叫功能;
　　● 其它接口參數 RS422異步數據接口,最高速率為57.6Kbit/s; 公務電話通道為64Kbit/s速率,并且具有呼叫功能;
　　● 監控管理與告警 網管接口類型：傳輸網管中心網管接口，數據網管中心網管接口（也可以做RS422異步數據接口），子系統網管接口。 網管監控功能：本機可以接入申甌網管平臺，本機監控接口與PC機相連，可以獲得全部的告警量以及設備的運行參數，其中包括光路、各支路的告警，環境參數顯示,對端的工作狀態等；網管軟環回控制功能：通過PC機網管界面，配置E1接口的連接允許、E1接口的近端和遠端環回，配置以太網接口的連接允許、速率、半/全雙工和環回等；
　　●告警顯示及處理：

告警內容	本機指示燈狀態	主端監控	告警類型
電源故障	電源指示燈滅	機架告警喇叭響，手持終端或后臺機顯示	即告
幀失步	幀失步指示燈亮紅燈	機架告警喇叭響，手持終端或后臺機顯示	即告
10-3累計誤碼	累計誤碼指示燈亮紅燈	機架告警喇叭響，手持終端或后臺機顯示	即告
對端告警	對告指示燈亮紅燈	手持終端或后臺機顯示
擴展板告警	擴展板告警指示燈亮紅燈	機架告警喇叭響，手持終端或后臺機顯示	即告
風扇告警	風扇正常運行亮綠燈，風扇故障亮紅燈	風扇故障，機架告警喇叭響，手持終端或后臺機顯示	即告
2M接口系統沒有配置	對應的2M支路指示燈滅	手持終端或后臺機顯示
2M接口系統有配置，信號丟失	對應的2M支路指示燈亮紅燈（建立連接亮綠燈）。	機架告警喇叭響，手持終端或后臺機顯示	即告
對端2M信號丟失	對應的2M支路指示燈亮橙色燈	手持終端或后臺機顯示
以太網接口系統沒有配置	對應的以太網支路LINK指示燈滅	手持終端或后臺機顯示
以太網接口系統有配置，沒有連接	對應的以太網支路LINK指示燈亮紅燈（建立連接亮綠燈）	機架告警喇叭響，手持終端或后臺機顯示	即告
以太網接口速率	10M/100M，Speed指示燈滅/亮綠燈

　● 用戶自定義接口 用途：用來輸入用戶端需要告警的信號，如：無人值守的機房的溫度、濕度、火警、盜警和門開關等，并且能夠在網管系統顯示。 輸入電平要求：輸入共地的TTL信號，高電平告警。
　● 環境要求 環境溫度：5℃～40℃； 相對溫度：≤85%（30℃）； 電磁相容性輻射和傳導干擾符合國際GB/T 13996要求； 環境空氣無腐蝕性和溶劑性氣體，無揚塵。
　● 外形尺寸 長*寬*高：483mm*216mm*44mm
　● 供電要求 DC-48V和AC220可以同時供電; 交流輸入電壓為165～265V ; 直流輸入電壓可為 -36～-75V電源紋波≤100mVp-p; 供電功率：≥15W

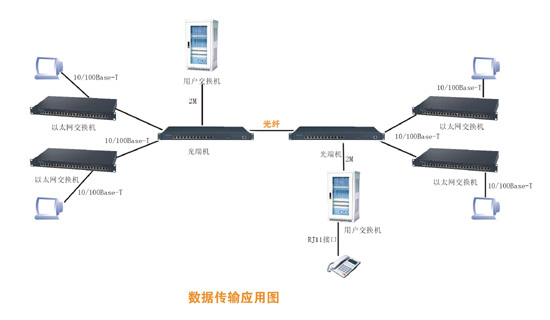

四、應用方案 圖
